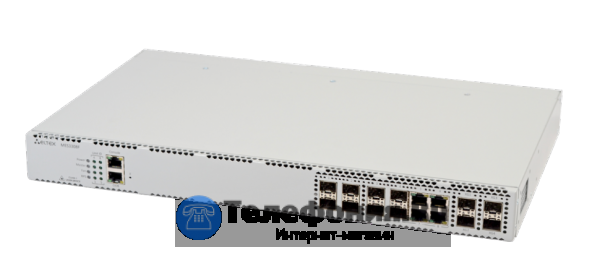

ELTEX MES3308F Коммутатор доступа

ELTEX MES3308F Коммутатор доступа

Артикул: MES3308F

MES3308F - коммутатор агрегации, предназначенный для использования в операторских сетях в качестве коммутатора уровня агрегации района или транспортного коммутатора. Устройство имеет значительный запас по производительности благодаря универсальным интерфейсам.

MES3308F коммутатор агрегации на базе чипа нового поколения от Marvel 98DX3336. Данный чип обеспечивает расширенный функционал L3 с большим запасом производительности.
В первых версиях ПО для коммутатора MES3308F реализован функционал L2+, в дальнейшем планируется переход на полноценный L3, с более широкими возможностями в сравнении с MES3124F.

Основные отличия MES3308F от коммутатора MES3108F:

• Новый пакетный процессор Marvel 98DX3336 с функционалом L3
• Большее количество маршрутов динамической маршрутизации
• В перспективе поддержка L3 протоколов: PIM-DM, BGP, MPLS
• 1 порт OOB (изолированная IP сеть для управления)

Два модуля питания в режиме горячей замены

В коммутатор MES3308F можно установить два модулей питания. Для заказа доступны модули PM75-48/12 (48V DC) и PM160-220/12 (220V AC). Возможна любая комбинация модулей, в том числе, можно заказать коммутатор с одним модулем.

Ключевые преимущества:

• Пропускная способность - 96 Гбит/с
• Неблокируемая коммутационная матрица
• 4 порта 10G в базовой конфигурации
• Коммутатор уровня L3
• Стекирование до 8 устройств
• Резервирование источников питания с возможностью горячей замены
• Дублированная система вентиляции
• Front-to-Back вентиляция

Описание:

• Порты UPLINK - 4
• Особенности – нет
• Уровень коммутатора - L3
• MAC-таблица - 16K
• В реестре Минпромторга (ТОРП) - Да
• Downlink кол-во портов - 8
• Тип Downlink портов - SFP
• Downlink скорость портов - 1G
• Установка в стойку - 1U
• Разъем для АКБ – нет
• POE – нет
• Кол-во устройств в стеке - 8
• Питание - 2 смен.БП
• Тип аплинка - 10G
• Размер коробки ШхВхГ 520 x 85 x 400 мм
• Вес брутто 4.13 кг

Технические характеристики:

Интерфейсы

• 4 порта 1000BASE-X/100BASE-FX (SFP)
• 4 порта 10/100/1000BASE-T/ 1000BASE-X/100BASE-FX Combo
• 4 порта 10GBASE-R (SFP+)/1000BASE-X (SFP)
• 1 порт 10/100/1000BASE-T (OOB)
• 1 консольный порт RS-232 (RJ-45)

Производительность

• Пропускная способность - 96 Гбит/с
• Производительность на пакетах длиной 64 байта (Значение указано для односторонней передачи ) - 71 MPPS
• Объем буферной памяти - 1,5 Мбайт
• Объем ОЗУ (DDR3) - 512 Мбайт
• Объем ПЗУ (RAW NAND) - 512 Мбайт
• Таблица MAC-адресов - 16384
• Количество ARP-записей (Для каждого хоста в ARP-таблице создается запись в таблице маршрутизации) - 4023
• Таблица VLAN - 4094
• Количество L2 Multicast-групп - 4091
• Количество правил SQinQ - 3006 (ingress/egress)
• Количество правил ACL - 3006
• Количество маршрутов L3 IPv4 Unicast (Маршруты IPv4/IPv6 Unicast/Multicast используют общие аппаратные ресурсы) - 12866
• Количество маршрутов L3 IPv6 Unicast (Маршруты IPv4/IPv6 Unicast/Multicast используют общие аппаратные ресурсы) - 3222
• Количество маршрутов L3 IPv4 Multicast (IGMP Proxy, PIM) (Маршруты IPv4/IPv6 Unicast/Multicast используют общие аппаратные ресурсы) - 3876
• Количество маршрутов L3 IPv6 Multicast (IGMP Proxy, PIM) (Маршруты IPv4/IPv6 Unicast/Multicast используют общие аппаратные ресурсы) - 1006
• Link Aggregation Groups (LAG) - 48, до 8 портов в одном LAG
• Количество VRRP-маршрутизаторов - 255
• Максимальный размер ECMP-групп - 8
• Количество VRF - 16 (включая VRF по умолчанию)
• Количество L3-интерфейсов - 2048
• Качество обслуживания QoS - 8 выходных очередей для каждого порта
• Размер Jumbo-фреймов - 10240 Байт
• Стекирование - 8 устройств

Функции интерфейсов

• Защита от блокировки очереди (HOL)
• Поддержка обратного давления (Back Pressure)
• Поддержка Auto MDI/MDIX
• Поддержка сверхдлинных кадров (Jumbo Frames)
• Управление потоком (IEEE 802.3X)
• Зеркалирование портов (SPAN, RSPAN)
• Стекирование

Функции при работе с МAC-адресами

• Независимый режим обучения в каждой VLAN
• Поддержка многоадресной рассылки (MAC Multicast Support)
• Регулируемое время хранения MAC-адресов
• Статические записи MAC (Static MAC Entries)
• Логирование событий MAC Flapping

Поддержка VLAN

• Поддержка Voice VLAN
• Поддержка 802.1Q
• Поддержка Q-in-Q
• Поддержка Selective Q-in-Q
• Поддержка GVRP

Функции L2 Multicast

• Поддержка профилей Multicast
• Поддержка статических Mullticast-групп
• Поддержка IGMP Snooping v1,2,3
• Поддержка IGMP snooping Fast Leave на основе хоста/порта
• Поддержка Pim-Snooping
• Поддержка функции IGMP proxy-report
• Поддержка авторизации IGMP через RADIUS
• Поддержка MLD Snooping v1,2
• Поддержка IGMP Querier
• Поддержка MVR

Функции L2

• Поддержка протокола STP (Spanning Tree Protocol, IEEE 802.1d)
• Поддержка RSTP (Rapid Spaning Tree Protocol, IEEE 802.1w)
• Поддержка MSTP (Multiple Spanning Tree Protocol, IEEE 802.1s)
• Поддержка STP Multiprocess
• Поддержка PVSTP+
• Поддержка RPVSTP+
• Поддержка Spanning Tree Fast Link option
• Поддержка STP Root Guard
• Поддержка STP Loop Guard
• Поддержка BPDU Filtering
• Поддержка STP BPDU Guard
• Поддержка Loopback Detection (LBD) на основе VLAN
• Поддержка ERPS (G.8032v2)
• Поддержка Flex-link
• Поддержка Private VLAN, Private VLAN Trunk
• Поддержка Layer 2 Protocol Tunneling (L2PT)

Функции L3

• Статические IP-маршруты
• Протоколы динамической маршрутизации RIPv2, OSPFv2, OSPFv3, IS-IS (IPv4 Unicast), BGP4 (IPv4 Unicast, IPv4 Multicast, IPv6 Unicast)
• Поддержка протокола BFD (для BGP)
• Address Resolution Protocol (ARP)
• Поддержка Proxy ARP
• Поддержка маршрутизации на основе политик - Policy-Based Routing (IPv4)
• Поддержка протокола VRRP
• Протоколы динамической маршрутизации мультикаста PIM SM, PIM DM, IGMP Proxy, MSDP
• Балансировка нагрузки ECMP
• Поддержка функции IP Unnumbered
• Поддержка протокола GRE
• Поддержка VRF

Функции Link Aggregation

• Создание групп LAG
• Объединение каналов с использованием LACP
• Поддержка LAG Balancing Algorithm
• Поддержка Multi-Switch Link Aggregation Group (MLAG)

Поддержка IPv6

• Функциональность IPv6 Host
• Совместное использование IPv4, IPv6

Сервисные функции

• Виртуальное тестирование кабеля (VCT)
• Диагностика оптического трансивера
• Green Ethernet

Функции обеспечения безопасности

• Защита от несанкционированных DHCP-серверов (DHCP Snooping)
• Опция 82 протокола DHCP
• IP Source Guard
• Dynamic ARP Inspection
• First Hop Security
• Поддержка sFlow
• Проверка подлинности на основе MAC-адреса, ограничение количества MAC адресов, статические MAC-адреса
• Проверка подлинности по портам на основе 802.1x
• Guest VLAN
• Система предотвращения DoS-атак
• Сегментация трафика
• Фильтрация DHCP-клиентов
• Предотвращение атак BPDU
• Фильтрация NetBIOS/NetBEUI
• PPPoE Intermediate Agent

Основные функции качества обслуживания (QoS):

• Статистика QoS
• Ограничение скорости на портах (shaping, policing)
• Поддержка класса обслуживания 802.1p
• Поддержка Storm Control для различного трафика (broadcast, multicast, unknown unicast)
• Управление полосой пропускания
• Обработка очередей по алгоритмам Strict priority/Weighted Round Robin (WRR)
• Три цвета маркировки
• Назначение меток CoS/DSCP на основании ACL
• Назначение меток VLAN на основании ACL
• Настройка приоритетов 802.1p для VLAN управления
• Перемаркировка DSCP to CoS, CoS to DSCP
• Назначение меток 802.1p DSCP для протокола IGMP

ОАМ

• 802.3ah Ethernet Link OAM
• Dying Gasp
• 802.1ag Connectivity Fault Management (CFM)
• 802.3ah Unidirectional Link Detection (протокол обнаружения однонаправленных линков)

ACL (Списки управления доступом)

• L2-L3-L4 ACL (Access Control List)
• Поддержка Time-Based ACL
• IPv6 ACL
• ACL на основе:
• Порта коммутатора
• Приоритета 802.1p
• VLAN ID
• EtherType
• DSCP
• Типа протокола
• Номера порта TCP/UDP
• Содержимого пакета, определяемого пользователем (User Defined Bytes)

Основные функции управления

• Загрузка и выгрузка конфигурационного файла по TFTP/SCP
• Перенаправление вывода команд CLI в произвольный файл на ПЗУ
• Протокол SNMP
• SNTP (Simple Network Time Protocol)
• NTP (Network Time Protocol)
• Интерфейс командной строки (CLI)
• Web-интерфейс
• Syslog
• Traceroute
• LLDP (802.1ab) + LLDP MED
• Возможность обработки трафика управления с двумя заголовками 802.1Q
• Поддержка авторизации вводимых команд с помощью сервера TACACS+
• Управление доступом к коммутатору – уровни привилегий для пользователей
• Блокировка интерфейса управления
• Локальная аутентификация
• Фильтрация IP-адресов для SNMP
• Клиент RADIUS, TACACS+ (Terminal Access Controller Access Control System)
• Функция Change of Authorization (CoA)
• Сервер SSH, сервер Telnet
• Клиент SSH, клиент Telnet
• Удаленный запуск команд посредством SSH
• Поддержка SSL
• Поддержка макрокоманд
• Журналирование вводимых команд
• Системный журнал
• DHCP Relay (Option 82)
• DHCP Option 12
• DHCPv6 Relay, DHCPv6 LDRA (Option 18,37)
• Добавление тега PPPoE Circuit-ID
• Команды отладки
• Механизм ограничения трафика в сторону CPU
• Шифрование пароля
• Восстановление пароля
• Ping (поддержка IPv4/IPv6)
• Сервер DNS (Resolver)

Функции мониторинга

• Статистика интерфейсов
• Удаленный мониторинг RMON/SMON
• Поддержка IP SLA
• Поддержка мониторинга загрузки CPU по задачам и по типу трафика
• Мониторинг оперативной памяти (RAM)
• Мониторинг температуры
• Мониторинг TCAM

Стандарты MIB/IETF

• RFC 1065, 1066, 1155, 1156, 2578 MIB Structure
• RFC 1212 Concise MIB Definitions
• RFC 1213 MIB II
• RFC 1215 MIB Traps Convention
• RFC 1493, 4188 Bridge MIB
• RFC 1157, 2571-2576 SNMP MIB
• RFC 1901-1908, 3418, 3636, 1442, 2578 SNMPv2 MIB
• RFC 1271,1757, 2819 RMON MIB
• RFC 2465 IPv6 MIB
• RFC 2466 ICMPv6 MIB
• RFC 2737 Entity MIB
• RFC 4293 IPv6 SNMP Mgmt Interface MIB
• Private MIB
• RFC 3289 DIFFSERV MIB
• RFC 2021 RMONv2 MIB
• RFC 1398, 1643, 1650, 2358, 2665, 3635 Ether-like MIB
• RFC 2668 802.3 MAU MIB
• RFC 2674, 4363 802.1p MIB
• RFC 2233, 2863 IF MIB
• RFC 2618 RADIUS Authentication Client MIB
• RFC 4022 MIB для TCP
• RFC 4113 MIB для UDP
• RFC 2620 RADIUS Accounting Client MIB
• RFC 2925 Ping & Traceroute MIB
• RFC 768 UDP
• RFC 791 IP
• RFC 792 ICMPv4
• RFC 2463, 4443 ICMPv6
• RFC 4884 Extended ICMP для поддержки сообщений Multi-Part
• RFC 793 TCP
• RFC 2474, 3260 Определение поля DS в заголовке IPv4 и IPv6
• RFC 1321, 2284, 2865, 3580, 3748 Extensible Authentication Protocol (EAP)
• RFC 2571, RFC2572, RFC2573, RFC2574 SNMP
• RFC 826 ARP
• RFC 854 Telnet
• МЭК 61850

Физические характеристики и параметры окружающей среды

• Питание:
  • Сеть переменного тока: 100-240 В, 50-60 Гц;
  • Сеть постоянного тока: 36-72 В
• Варианты питания:
• Один источник питания постоянного или переменного тока
• Два источника питания постоянного или переменного тока с возможностью горячей замены
• Максимальная потребляемая мощность - 27 Вт
• Тепловыделение - 27 Вт
• Рабочая температура окружающей среды от -10 до +45° С
• Температура хранения от -50 до +70° С
• Рабочая влажность не более 80%
• Охлаждение: Вентиляция Front-to-Back, 2 вентилятора
• Исполнение: 19",1U
• Размеры (ШхВхГ), мм: 430x44x275
• Масса 3,15 кг
